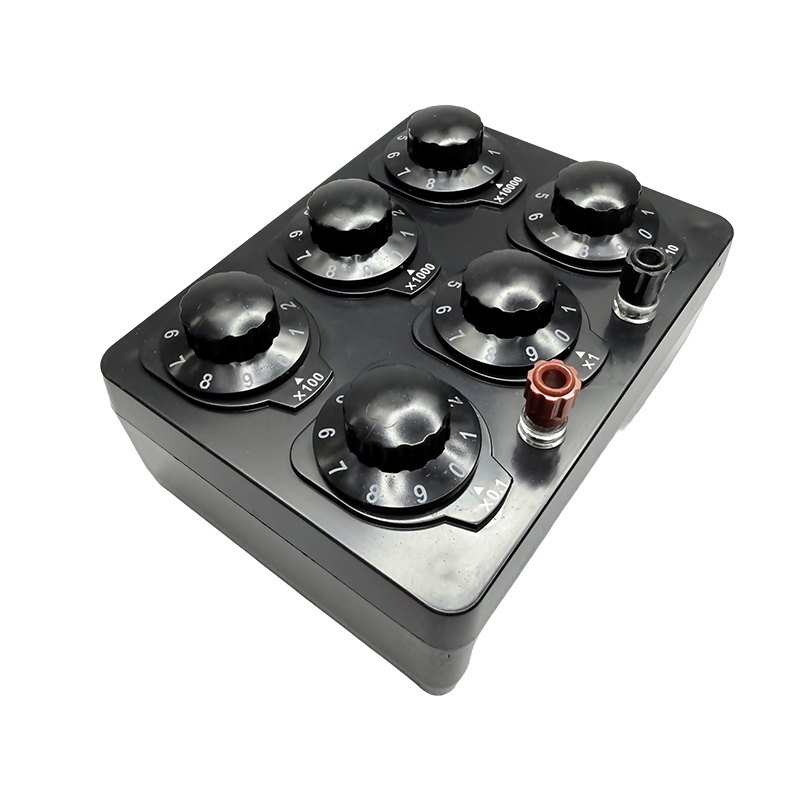

0 〜 99999.9Ω 調整可能な物理教育実験ツール抵抗ボックス精密教育器具可変抵抗器ボックス

モデル:

X0054

応用分野:

中学校電気物理実験器具用教具

重要なパラメータ:

サイズ: 180*140*95mm

重量: 422g

材質：金属プラスチック。

技術パラメータ:

1. 測定範囲: 0~99999.9Ω

2. 最小ステップ値: 1Ω

3.精度: ±1.5%

4.残留抵抗許容差：Ro<0.5Ω

5.動作温度: 15~30C

6. 相対湿度: <80%

7. 基準電力レート: 0.5W

8.抵抗ボックスの内部回路とシェルの金属部分の間の絶縁抵抗は20MΩ以上です

機能:

抵抗ボックスは中国教育省編纂の教科書の要件に従って設計、製造されています。これは主に、オームの法則を検証するための物理教育における標準抵抗器として、または電流計と電圧計の範囲を拡大するための追加の陽極として使用されます。未知の抵抗値の測定にも使用できます。 電子回路に接続して必要な動作点の電流と電圧を調整するための可変抵抗器として使用します。同時に、抵抗ボックスは電源の起電力や電源の内部抵抗の測定にも使用できます。物理電気実験には欠かせない機器です。

使用:

抵抗ボックスは金属板とアルミニウム合金フレームで作られており、密閉構造です。各グループと各ギア抵抗の変換はバンドスイッチの形で行われます。抵抗値を変更する目的は、接触スイッチを異なる位置に回転させることによって達成されます。内部抵抗の低値部分には安定性の高いコンスタンタン線を無誘導巻線方式で巻線し、高抵抗部分には精密特殊金属皮膜抵抗器を使用しています。厳密な選別、テスト、エージング、含浸処理を経た後、抵抗値は安定して正確です。つまり、抵抗ボックスは物理教育において幅広い用途があります。学生が抵抗の特性や回路の動作原理を学び理解するのに役立つだけでなく、実験的な操作や測定にも使用できます。物理実験室では欠かせない機器の一つです。
