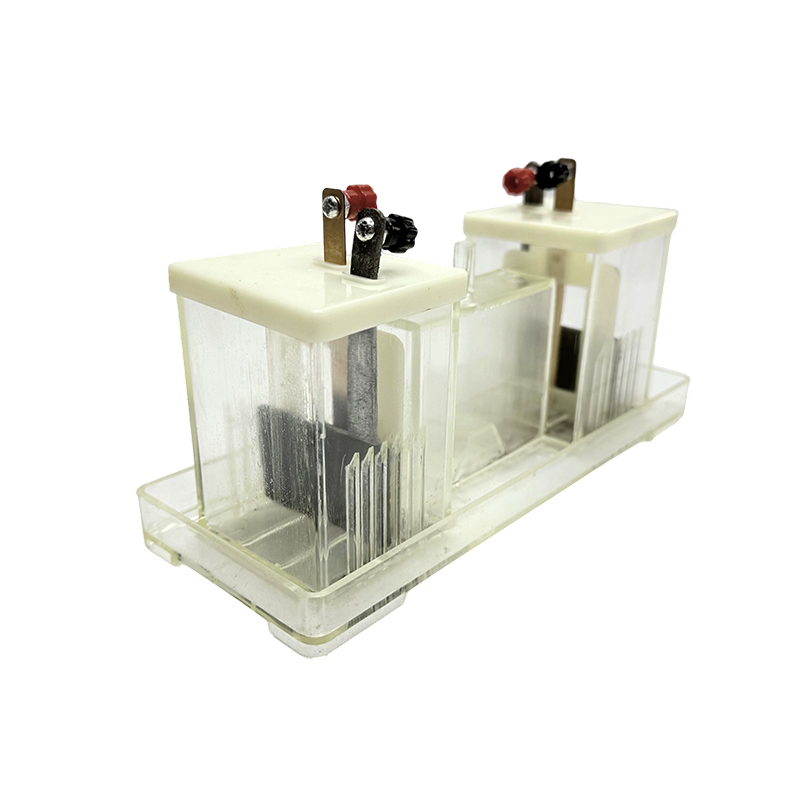

内部抵抗調整可能な電池のデモ/中学校物理/実験器具

モデル:

X0075

応用分野:

中学生向け電気グループ物理実験装置

重要なパラメータ:

サイズ: 225*90*130mm

重量: 462g

材質：金属プラスチック

構造:

バッテリーは、バッテリースロット、オーバーフロースロット、バッテリースロットカバー、プローブ、プラス極板、マイナス極板、ノズル、空気室、エアパイプ、スイッチ、エアシリンダーなどで構成されています。プラス極板とマイナス極板は両端のバッテリースロットに挿入され、空気室にはノズルがあり、ノズルにはエアガイドチューブがあります。プローブは耐酸性分極起電力の小さいシート材を使用

主な技術パラメータ:

1.単セルの起電力εは約2V

2. 内部抵抗 r は 5 ～ 50Ω' で、連続的に調整できます。外部回路短絡の場合でも動作可能

3. バッテリー容量は 1 アンペアアワー以上です

4. プローブの分極起電力εは≤40mVです。

機能:

内部抵抗を調整できるバッテリーは、中学校の物理教育のデモンストレーション用に特別に設計された DC 電源です。一定の容量と比較的安定した起電力を備えた半密閉型鉛蓄電池です。内部抵抗は比較的大きく、5 ～ 50 オームの間で連続的に調整できます。

使用:

物理実証実験指導において、以下の実験を便利かつ正確に行うために使用できます。

1. 閉回路のオームの法則を学ぶ

2. 電流計と電圧計を使用して、電池の起電力と内部抵抗を測定します。

3. 電池パックの起電力と内部抵抗を検討する

4. 電源の出力電力を検討します
