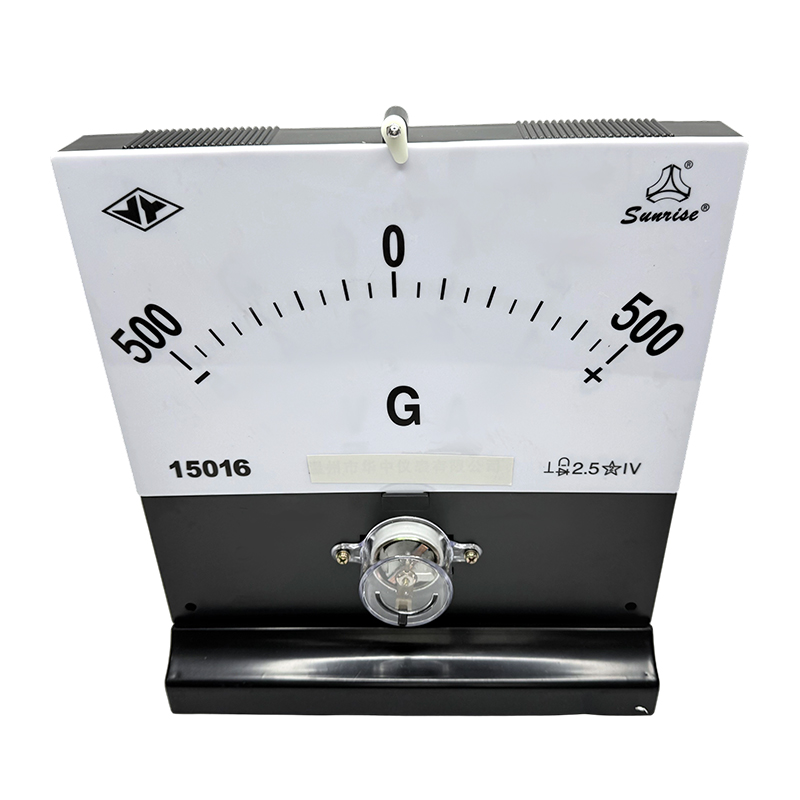

教育器具 物理電気回路実験装置 デモンストレーション アンペア電圧計

モデル:

X0009

応用分野:

学生の物理や電気の実験に最適

重要なパラメータ:

サイズ: 345*315*145mm

重量: 1402g

材質：金属プラスチック

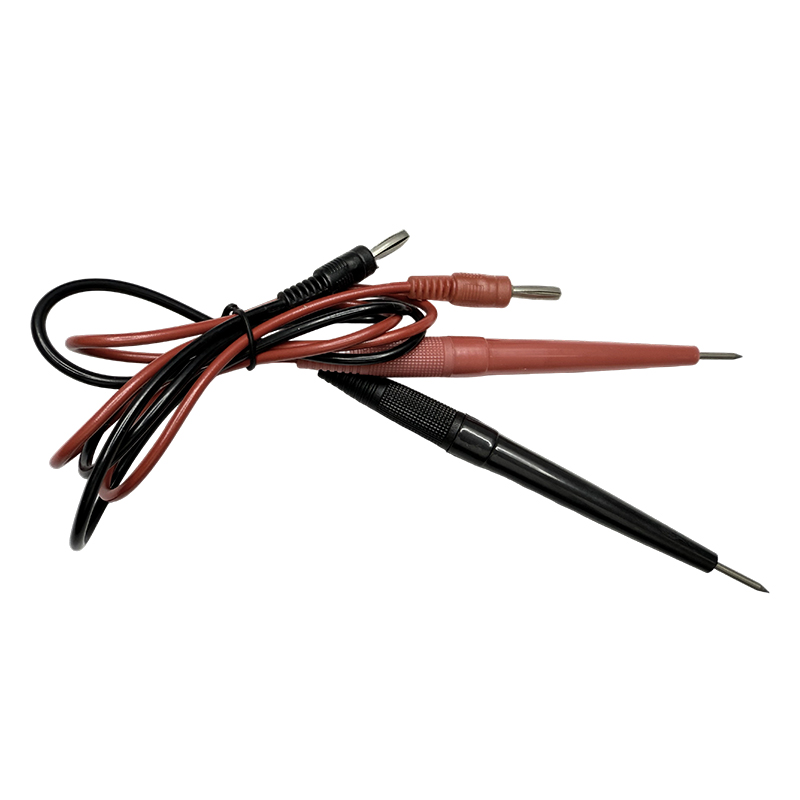

付属品：ワイヤー

機能:

1. 測定範囲:

DCA:-200-0-500μA/0-10-100mA/1-5A

直流電圧: 0-5-10 V

AC: 0-10-100mA / 1-5A

AC V: 0-10-50-250 V

2. 機器の精度は 2.5 レベルです

3. 機器の動作温度は0°C〜40°Cです。温度≤85%

4. 外部磁界に対する保護はレベル IV です。

5. 減衰時間≤6S

目的:

9年制義務教育の普及を目的とした新しい実証メーターです。直流電流と直流電圧の測定に使用でき、検流計としても使用できます。これは、教育において磁電計の構造を学習するための直接的かつ直観的な教材です。メーターは直感性に優れ、視認性が高く、操作が簡単で合理的な構造となっています。高品質の磁性鋼の内部磁気構造を採用しており、磁気的に安定しており、高感度で、軽量で持ち運びが簡単です。メーターヘッドにはシリコンダイオード保護回路が採用されており、過負荷電流によるメーターの損傷を防ぎます。構造と動作原理: メーターは磁気電気構造であり、主にメーターヘッドと測定回路で構成されます。メーターヘッドは、内部磁気ブラケット、ヨークリング、ムービングコイル、ヒゲゼンマイ、シャフト先端シート、高品質磁性鋼製ベアリングで構成されています。可動コイルに電流が流れると磁場が発生し、内部の磁気ブラケットとヨークによって発生する磁場と相互作用してトルクが発生し、可動コイルがたわみます。トルクがヒゲゼンマイによって発生する力とバランスが取れていないとき、指針はバランス位置にあり、測定値を示します。メーター後部にメカニカルゼロ調整ノブを装備。
