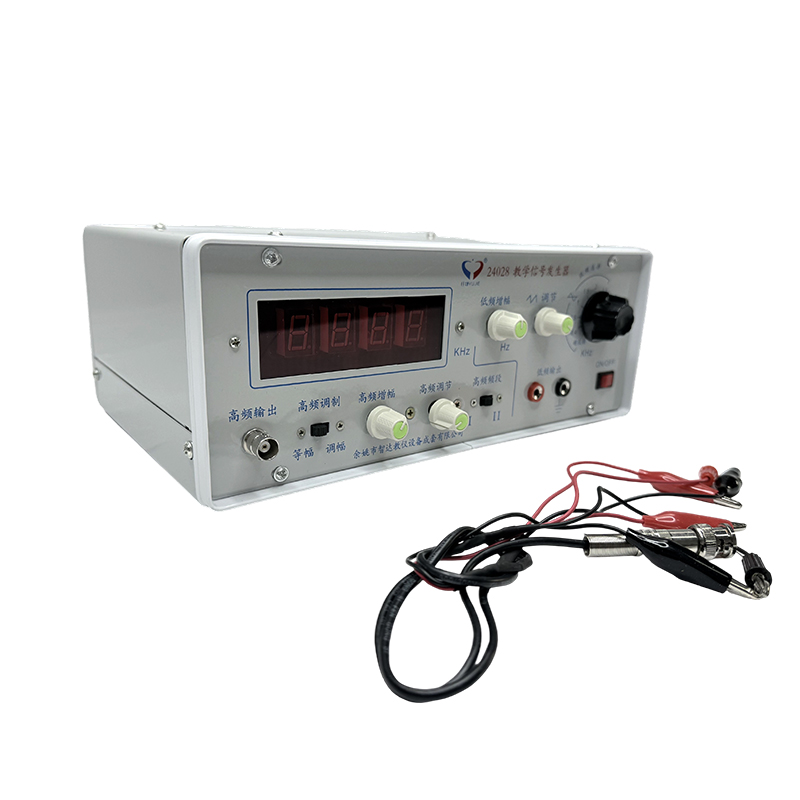

信号発生器専門学校物理設備の指導

モデル:

X0096

応用分野:

高校物理教育実証実験装置

重要なパラメータ:

サイズ: 310*210*140mm

重量: 2000g

材質：金属プラスチック電子部品

付属品：ワイヤー

1. 高周波範囲: 1--1) 高周波正弦波: 400KHz~170OKHz セクションで調整可能

1--2) 高周波振幅変調波: 高周波信号帯域は、この機器の低周波正弦波信号によって変調できます。

1--3) 低周波範囲: a) 正弦波: 400KFz~2.5KHz、5段階で調整 b) 方形波: 500Hz~1.5KHz、3段階で調整 c) ノコギリ波: 500Hz~3KHz、連続的に調整 e) 超低周波: 正弦波 0.3~0.5Hz

2 周波数表示：4桁0.5インチデジタル表示

3. 出力信号電圧: 3--1) 高周波>200mV 3-2 低周波 a) 正弦波>600mV (300Ω負荷) b) 方形波>3Vpp (1KΩ負荷) c) ポット歯波>2Vpp (1KΩ負荷) e) 超低周波>10Vp-p (無負荷)

4. 正弦波歪み: オシロスコープで観察された明らかな歪みなし

5. 出力ゲイン: 高周波と低周波の出力ゲインは無段階かつ連続的に調整可能です。

6. 作業環境: 温度: 0~40° 相対湿度: <90%

7. 動作電源: 220V ± 10%、50Hz 8. 動作時間: 連続

機能:

物理実験では、信号発生器を使用してさまざまな周波数の電磁波を生成し、電磁波の伝播特性や干渉現象などを研究できます。

使用:

ティーチング信号発生器は、高周波信号、高周波変調信号、低周波信号、超低周波信号を生成する多機能信号発生器です。機器の低周波信号部分には、のこぎり波、方形波、正弦波の 3 つの波形出力があります。これは、学校の物理教育のデモンストレーション実験、さまざまな中等専門学校、電子技術学校、教育、科学研究、学生グループの実験用に特別に設計されています。
